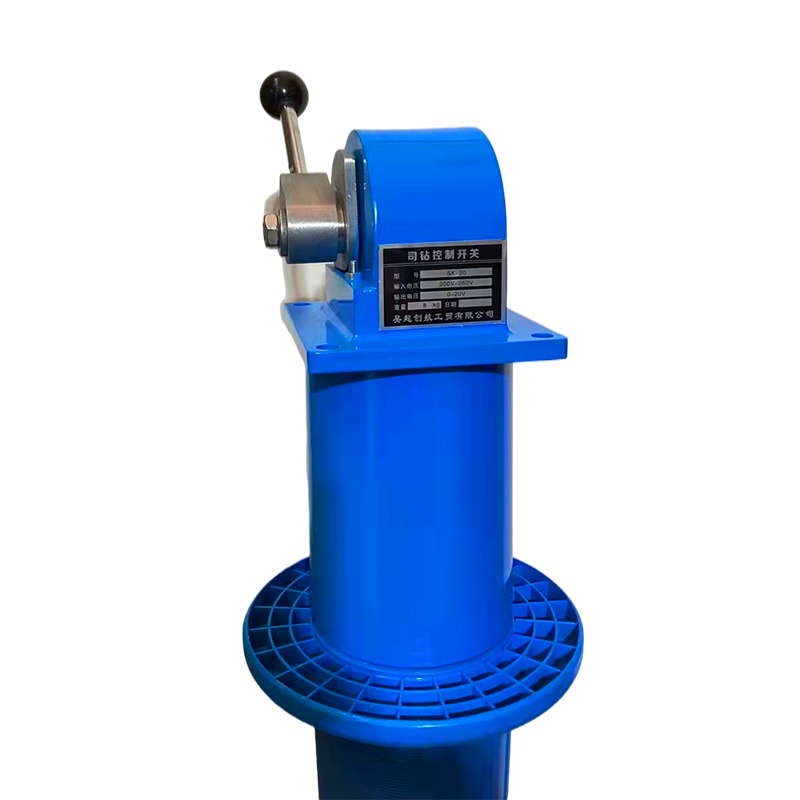

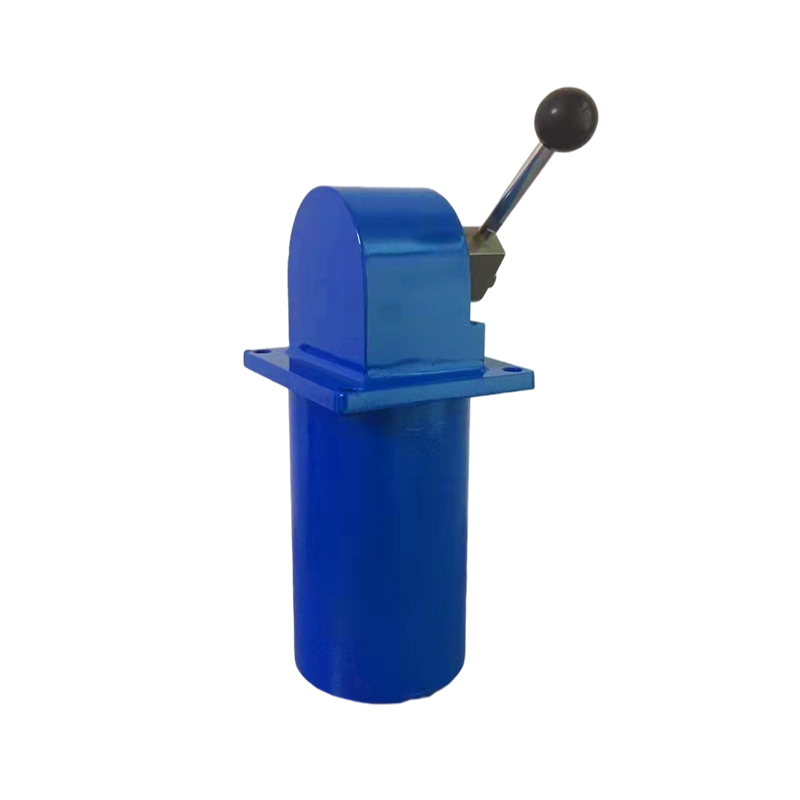

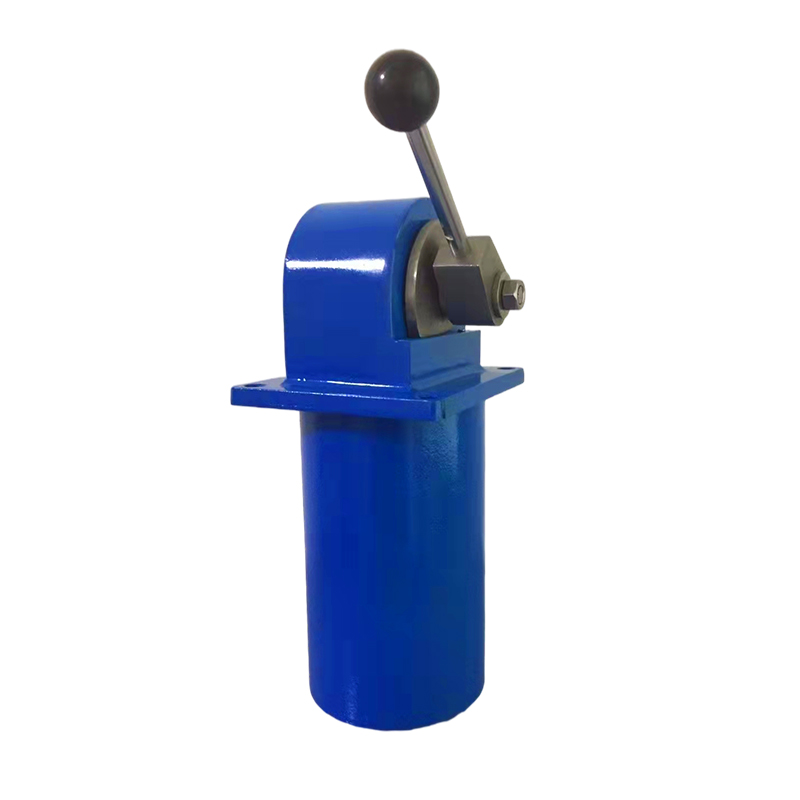

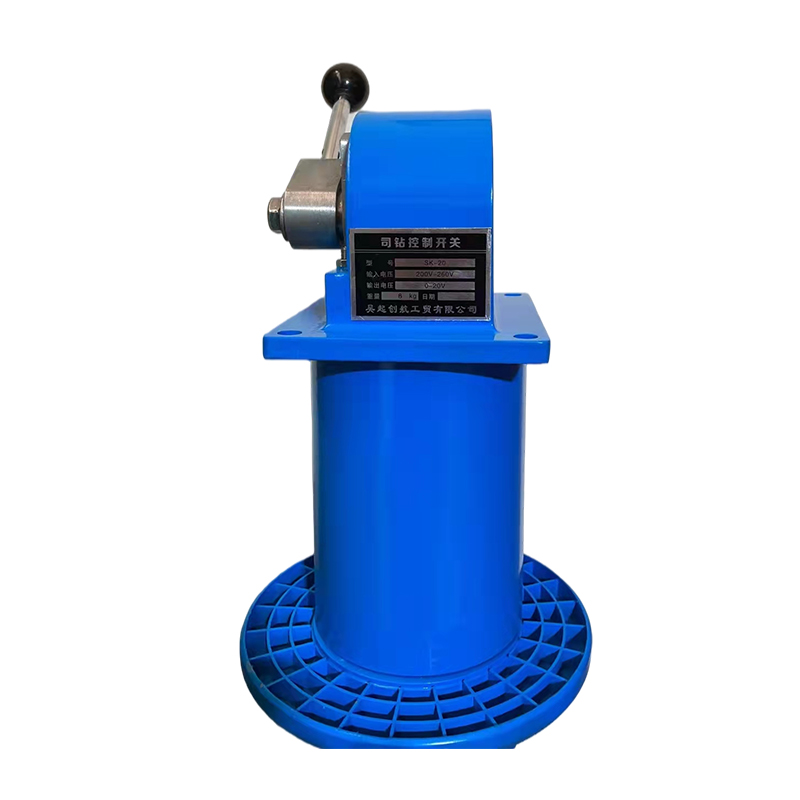

一种用于油田钻井行业中的司钻开关,司钻开关,由壳体、O形圈、端盖、偏心轮、轴、顶杆、密封垫、防护罩、过渡体、线圈骨架、四芯电缆、压套、密封套、铁芯、弹簧、扭簧、控制手柄、骨架密封圈组成,
其特征是:在壳体的上部装轴、偏心轮及扭簧,在壳体外部轴上安装控制手柄,在轴与壳体输出处由骨架密封圈密封,在壳体的左部装O形圈及端盖,壳体下部安装过渡体,过渡体与防护罩连接,在密封垫上装弹簧和顶杆,壳体与防护罩中间连接处由密封垫密封,在线圈骨架内装铁芯,并将其装在过渡体上,在防护罩底部装密封套和压套及在其中间装四芯电缆,该装置构思新颖、结构优化、外型美观、工艺简单、价格低廉、性能可靠、使用操作方便、密封好不漏水、提高工作效率。
产品详情
型号:SK-20 类型:刹车阀 外形尺寸:200mm
重量:10kg 规格:SK-20 用途:涡流刹车控制开关 作用:石油钻机刹车阀
SK-20开关用于控制各种型号电磁刹车的刹车力矩,是司钻房重要配件,电磁涡流刹车 配置 控制阀插头引脚定义:
插头1.2脚接输入 20AVC 插头3.4脚输出 18VAC
阻值特点:
插头1.2脚电阻值1.6-1.9V
插头3.4脚电阻值无穷大。
输出电压 输入电压
型号SK-20 SK-11 SK-18
